森远“超级再生列车”首秀鞍山市临城街

发布时间:
2019-05-30
点击次数:
打印
字体缩放

森远“超级再生列车”首秀鞍山市临城街
  仲夏时节,烈日当空,鞍山市高新区临城街热再生施工如火如荼进行。远远望去,一列崭新的机械化长龙正缓缓前进,随着设备的连续移动,原来破旧的路面即刻变成平整黑亮的崭新路面。

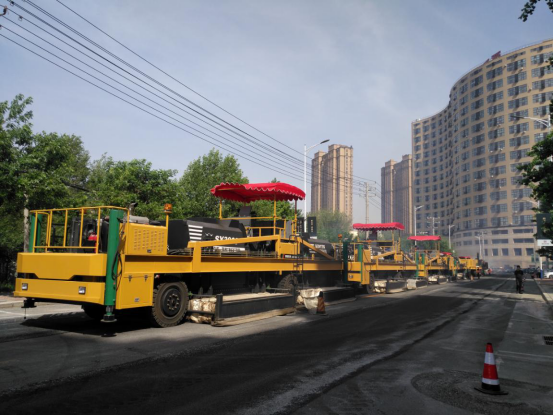

“超级再生列车”——SY3900沥青路面就地热再生重铺机组
  “这是什么设备这么神奇?”“是鞍山出的?”“鞍山还有这么先进的高科技?”看着修路神器出色的表演,过往的路人忍不住问个究竟。是的,这套巨大先进的设备就是鞍山森远路桥股份有限公司最新研制的“超级再生列车”——SY3900沥青路面就地热再生重铺机组。
  超级再生列车
  SY3900沥青路面就地热再生重铺机组是鞍山森远路桥股份有限公司承担的国家绿色制造系统集成项目《沥青路面就地热再生大型成套装备绿色设计平台建设》的最新技术成果,由三台路面加热机、一台加热翻松机、一台加热拌合机、一台加热复拌机组成,具有就地加热、翻松、添加再生剂和新集料、新旧料拌合等功能,通过编组摊铺机的对再生混合料的就地摊铺、整平,压路机压实,一次成型新路面,旧路沥青混合料100%就地再生利用。
  该产品由鞍山森远路桥股份有限公司独立研制,拥有完全自主知识产权,已荣获取得多项专利。
  与同类设备相比,在保留了热风循环加热、多步法施工、添加比例自动调节、强制搅拌等全部优点的基础上,还实现了以下技术创新:
  实现了远程监控和故障诊断。新增的远程智能控制系统,可远程实时监控设备运行状态,可将设备运行的数据信息实时采集、记录并传输到大数据平台上,在远程监控中心的平台大屏幕上、电脑终端及移动终端上都可随时查看。
  提高了再生剂计量精度。通过高精度再生剂流量计,使再生剂添加系统形成直接闭环控制,测量精度得到极大提高,充分保障了再生混合料的质量,解决了高粘度、小流量物质实现连续、稳定添加的行业技术难题。
  搅拌性能进一步提高,可实现连续拌合和间歇拌合。拌合装置设有小热风炉,可在拌合的同时对搅拌锅内的沥青混合料加热,确保了沥青混合料搅拌得更均匀。
  翻松深度控制精准。翻松深度跟高机构采用高级角度传感器,控制精准度进一步提高。

  作业宽度可调。路面加热器两侧采用无极伸缩机构,根据作业工况可随时调整作业宽度,便于不同工况的施工快速组织。
  转场方便、快捷。创新的自装卸模式设计,使每台设备均有自装卸功能。通过液压系统升高设备,牵引车或拖车自行完成装卸,省去了吊车吊装,使设备的转场运输更加方便快捷。

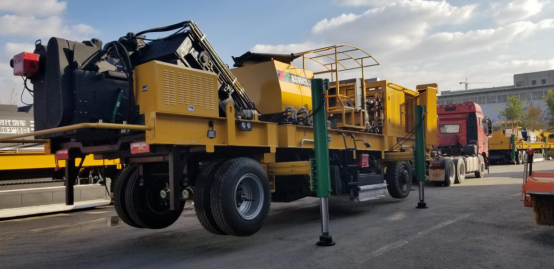

SY3900热再生机组的自装卸功能
  施工质量符合要求。通过本机组进行热再生施工,可改进/修正包括骨料级配、抗滑系数、沥青含量、沥青流变特性、混合料稳定性和空隙率等各项路用性能指标,施工后路面各项性能指标符合JTGF40--2004《公路沥青路面施工技术规范》和JTJ071-98《公路工程质量检验评定标准》。
  临城街首秀
  临城街是鞍山市高新区的一条城市干道,路宽18米,路面不规则的分布数量众多着各种井盖、道路边缘的雨排井,以及车辙、皲裂等各种路面病害。

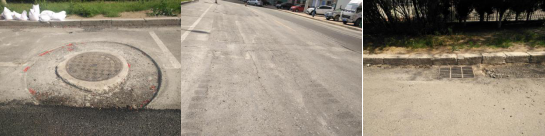

施工前路面及井盖预处理
  工程由鞍山森远路桥工程有限公司和中国三冶集团有限公司市政工程公司联合进行。根据施工方案,首先对路面各种井盖周边进行了铣刨以及对路缘石内侧50cm范围路面沿路的走向进行了冷铣刨处理,然后进行就地热再生施工。
  5月24日,森远超级再生列车驶入临城街,开启了SY3900沥青路面就地热再生机组的正式首秀。
  只见3台加热机沿临城街顺序排开,展开宽大的路面加热器并缓缓前行。随着路面加热机的前行,其后的路面温度迅速升高并软化,使加热机后面的翻松机得以轻松的将路面翻松并在机后形成连续垄台,与此同时再生剂被均匀的喷洒在料垄上。

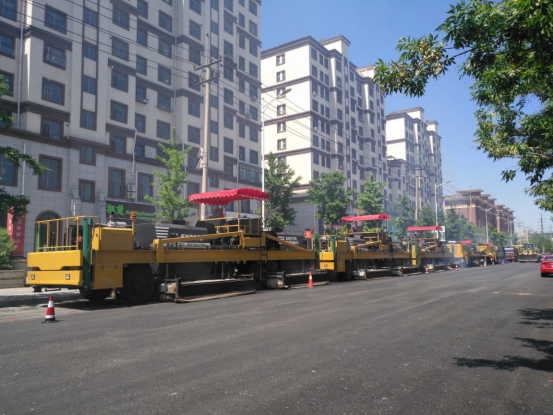

3台加热机沿路顺序排列

翻松机翻松路面并在机后形成连续料台
  紧随翻松机后的是拌合机,它通过前部的分料螺旋把料垄分开并平铺在路面上,被再次加热后,由后部的集料螺旋再次收集起来并形成连续垄台。

拌合机加热翻松混合料并形成连续垄台
  跟随在拌合机后的是沥青混合料自卸车,它将新沥青混合料倾卸至车后的复拌机的受料斗内,随着受料斗刮板输送器的运行,新料被连续撒落在料垄上,紧接着,被倾斜输送器送至搅拌锅内,搅拌后从出口落入其后的摊铺机料斗内,至此,旧路面沥青混合料完成了就地再生并与新添加的沥青混合料充分搅拌后被摊铺在路面上,经压路机反复碾压后,一条崭新的道路就呈现出来。

复拌机、摊铺机、压路机一气呵成形成新路面
  森远超级再生列车不仅施工速度快,由于原路面材料被就地再生利用而节省了新料,降低了修路成本,施工中不中断交通,对交通干扰小,施工后即可通车。
此次高新区临城街热再生工程施工面积约2.8万平方米,预计6月10日施工结束。

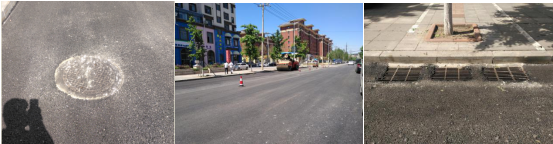

施工后的路面
  超级再生列车新看点
  此次“超级再生列车”热再生首秀,除了正常完成沥青路面就地热再生施工任务外,还就下列新技术进行了首次试验并取得了相应经验。
  拌合机初登场。拌合机是SY3900沥青路面就地热再生重铺机组中的新成员,承担着对翻松后的路面材料进行再次充分加热的任务,从施工现场情况看,由于其有助于料温的进一步提高,所以有利于提升摊铺质量。
  沥青烟回收处理装置。拌合机上新设计了沥青烟回收处理装置,对作业过程中的沥青烟有一定的吸附过滤作用。

SY3900加热拌合机(左后侧为沥青烟回收处理装置)
  保温隔热板。鉴于设备之间作业时彼此间留有一定的间隔距离,为减少该处的热量损失,特在加热机前、后部及翻松机前部吊挂了保温隔热板,既减少了热量散失,又对设备起到了隔热作用。

SY3900路面加热机及其前后吊挂的保温隔热板

SY3900加热翻松机及其前端吊挂的保温隔热板
  混搭作业。施工中,对SY3900和SY4500机组设备进行了混搭作业试验,用SY4500机组的复拌机同样可满足SY3900机组的正常施工作业。
  另外,在SY3900加热拌合机退出机组施工的情况下,也可完成正常的沥青路面就地热再生施工作业。

SY4500复拌机及其沥青烟回收处理装置(左侧沥青烟回收处理装置)
  遥控作业。SY3900沥青路面就地热再生重铺机组具有遥控功能,通过在路边对设备进行操作,极大的改善了操作者的作业环境。

SY3900热再生机组的遥控作业
  自卸保温车编组作业。自卸保温运输车是公司专门研制的与机组配套使用的用于运输新集料的专用运输车辆,具有对沥青混合料的加热保温及自卸功能,此次随机组进行使用试验,效果良好。

森远沥青混合料自卸保温运输车
  森远超级再生列车SY3900沥青路面就地热再生重铺机组的实际应用取得圆满成功,将有力的推动我国沥青路面就地热再生技术向更加绿色环保的方向发展,为废旧沥青路面材料的循环利用提供更加方便快捷的科技装备,助力建设更加美好的绿水青山。
